交联电缆是交联聚乙烯绝缘电缆的简称。交联电缆适用于工频交流电压500KV及以下的输配电线路中。目前高压电缆绝大部分都采用了交联聚乙烯绝缘。
交联电缆通常是指电缆的绝缘层采用交联材料。常用的材料为交联聚乙烯（XLPE）。交联工艺

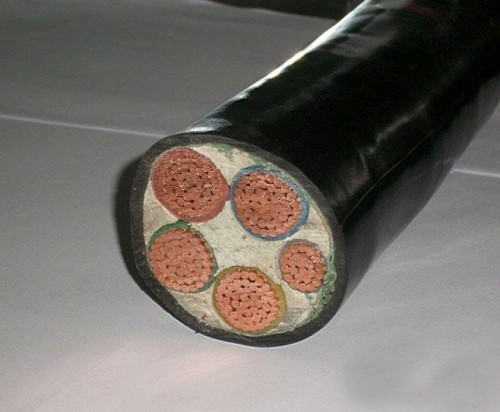

点击此处添加图片说明 过程是将线性分子结构的聚乙烯（PE）材料通过特定的加工方式，使其形成体型网状分线结构的交联聚乙烯。使得长期允许工作温度由70℃提高到90℃（或更高），短路允许温度由140℃提高到250℃（或更高），在保持其原有优良电气性能的前提下，大大地提高了实际使用性能。
架空绝缘电缆在露天空中敷设，绝缘材料的耐环境及耐辐射性更显重要。辐照交联绝缘材料要经 过辐照加工，其本身就具有很好的耐辐射能力，交联生产过程中所施加的辐照剂量距其破坏剂量留有很大安全余度。聚乙烯辐射破坏剂量为1000KGY，而加工剂量约为200KGY，加之特殊配方改进，在相当宽的范围内仍是受辐射交联状态，所以在较长的前期使用过程中受到辐射其性能会有所提高。 四、常用塑料绝缘电缆性能对比： 目前在电缆生产中，常用的绝缘塑料有聚乙烯和聚氯乙烯，其中聚乙烯材料具有更好的电气性能及较好的交联性，因此而发展了多种工业交联生产工艺，化学交联和辐照交联。除下表性能以外，在生产和敷设过程中，目前所常用的交联电缆的绝缘层都表现为硬度和强度较大（常温下），特别是比聚氯乙烯绝缘剥离难度增大。由于辐交联电缆的交联性能、交联度，相对而言剥离强度也。如果交联电缆绝缘层的剥离比较容易（类似于聚氯乙烯），那必然是交联度不够或没有交联。通常情况下，温水交联工艺生产的交联电缆，出现交联度不够的情况较多，原因是该类产品本来交联度就相对较低，而且交联工艺非连续、不能自动控制，受人为因素影响很大，容易发生欠交联。
在线客服
15822720887
tjhbxinbaofeng@163.com
